一、西瑪電機Z4系列直流電動機概述

    Z4系列直流電動機：中心高100～355mm是中華人民共和國機械行業標準JB／T6316-92《Z4系列直流電動機技術條件》所規定的標準系列小型直流電動機；中心高400～450mm為標準系列之外的擴充Z4直流電動機；中心高500～710mm是我廠新開發的中型直流電動機。本系列電動機可廣泛應用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。 西瑪電機官方網站：http://www.xiansimo.com

    Z4系列直流電動機比Z2、Z3系列具有更大的優越性，它不僅可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，具有較好的動態性能，并能承受較高的負載變化率，特別適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統，具有當今國際先進水平。

   電動機的定額為連續工作連續定額，在海拔不超過1000m、環境空氣溫度不超過40℃的地區，電動機能按技術數據表中的數據額定運行。本系列電動機采用F級絕緣。 西瑪電機官方網站：http://www.xiansimo.com

    Z4系列直流電動機的功率范圍由1.5kW至840kW，額定轉速有3000、1500、1000、750、600、500、400、300、200r／min共九種，勵磁方式為他勵，勵磁電壓為180V，除上述規定的等級外，根據具體情況和用戶的需要，可派生出其他的功率、電樞電壓、轉速及勵磁電壓值。 西瑪電機產品：http://www.xiansimo.com/ximadianji/index.html

   額定電壓為160V的電動機，在單相橋式整流器供電的情況下，一般需帶電抗器工作，外接電抗器的電感數值在電動機銘牌上注明。額定電壓440V的電動機，均不需外接電抗器。

   本系列電動機性能不僅符合國標GB／T755《旋轉電機基本技術要求》，也基本符合德國VDE0530標準。

型號含義：Z4-280-11B，Z表示直流電動機，4表示4系列，280表示電機中心高（mm），第一個1表示鐵心長度序號，第二個1表示前端蓋序號，1為短端蓋，2為長端蓋，B表示有補償繞組。

注：就Z4-112／2-1型號而言，“／”后面第一位數字代表極數，第二位數字代表鐵心長度序號。

二、西瑪電機Z4系列直流電動機結構簡介

(1)基本結構 西瑪高壓電機：http://www.xiansimo.com/gaoyadianji/index.html

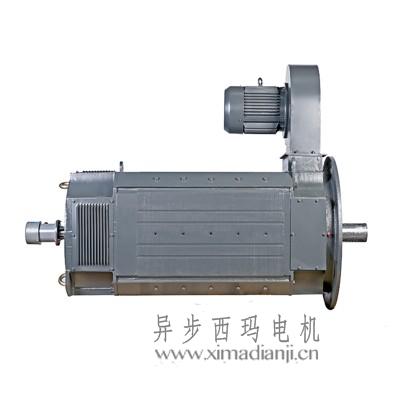

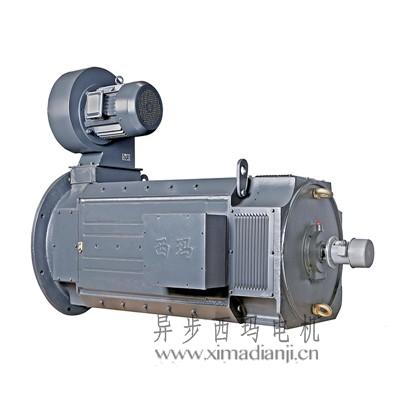

Z4系列直流電動機采用八角形全疊片結構，不僅空間利用率高，而且當采用靜止整流器供電時，能承受脈動電流和快速的負載電流變化。

Z4系列直流電動機一般不帶串勵繞組，適用于需要正、反轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高100～280mm的電動機無補償繞組，但中心高250mm、280mm的電動機根據具體情況和需要可以制成帶補償繞組，中心高315～450mm的電動機帶有補償繞組。

中心高500～710mm的電動機外形安裝尺寸及技術要求均符合IEC國際標準，電機的機械尺寸公差符合ISO國際標準。

(2)冷卻方式和結構、安裝形式

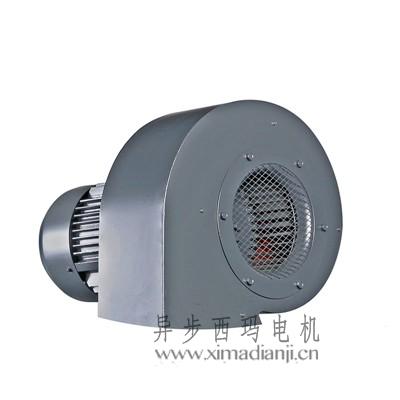

IC06：自帶鼓風機的外通風；

ICl7：冷卻空氣進口為管道，出口為百葉窗排風；

IC37：即冷卻空氣進出口均為管道；

IC611：全封閉帶空氣/空氣冷卻器； 西瑪高壓電機：http://www.xiansimo.com/gaoyadianji/index.html

ICW37A86：全封閉帶空氣/水冷卻器。

并有多種派生形式，如自通風型、帶軸向風機型、封閉型、空／空冷卻器型等。各機座號電動機所需冷卻風量、風壓、及風機電動機功率等數據見表1。整個系列電機的外殼基本防護等級為IP21S 本文轉載自：http://www.xiansimo.com

表1

本系列電動機的安裝形式符合GB／T997《電機結構安裝型式及代號》的規定，電動機的安裝尺寸除底腳孔軸向距離（B尺寸）外，其余尺寸均符合IEC標準。

   電動機出線盒位置從傳動端(非換向器端)視之在機座的右側(即正盒)，如果用戶要求出線盒置于機座的另一側，訂貨時注明反盒。電動機基本出軸為單軸伸，面對出線盒(正盒)出軸方向為左出軸。如用戶需要也可以制成雙軸伸。轉軸的基本旋轉方向從換向器端視之為逆時針旋轉。電動機的傳動方式為彈性聯軸器聯接，也可以用于一定徑向力的傳動方式(皮帶或齒輪傳動)。 本文轉載自：http://www.xiansimo.com

（3）．電動機的附件

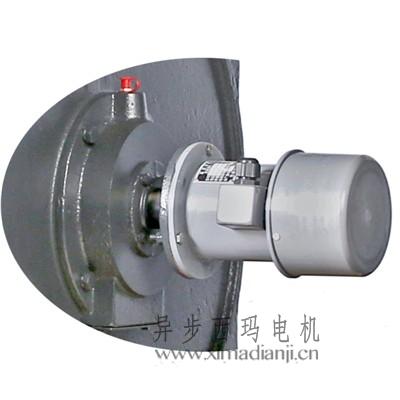

   根據用戶的需要電動機可以設計成能附裝測速發電機、脈沖發生器、離心開關以及制動器等的結構形式，具體要求可以與本廠協商。

   注：技術數據表中的規格、功率和弱磁調速范圍等僅供參考，為了不斷地采用新技術、新材料，表中的數據會有變動。

三、西瑪電機Z4系列直流電動機訂貨須知

    1.訂貨前請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據，如Z4-180-31 37kW  400V  1000r／min  他勵180V，臥式帶底腳或IMB3。 西瑪電機官方網站：http://www.xiansimo.com

    2.對產品有特殊要求時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等，均需在合同中明確注明。 西瑪電機產品：http://www.xiansimo.com/ximadianji/index.html

    3.如所需品種規格在本樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽訂合同或試制協議書。 本文轉載自：http://www.xiansimo.com

    4.各類產品除電動機的軸伸鍵外，所有附件均不在供應范圍內，用戶如需要附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱規格與數量。

    5.如使用環境特殊，需要制成濕熱帶型，請在原型號后面注明“TH”。

注： 西瑪電機官方網站：http://www.xiansimo.com

（1）由于各品牌電機之間品質、生產工藝、售后服務等各方面存在較大差距，造成各品牌價格之間的較大懸殊，故希望廣大客戶仔細比較，選取質優價廉的電機產品，不要只注重價格而忽視電機產品本身。

（2）近期市場價格波動較大，本產品價格信息有效期一個月，過期如無特殊說明，價格保持不變，請廣大客戶抓緊時間訂購，過期概不負責。

四、西瑪電機Z4系列直流電動機質量保證、售后、維修聲明：

    感謝您選擇西安泰富西瑪電機有限公司的產品。“質量為本，用戶至上”是我公司一貫宗旨。多年來，在廣大客戶的支持下，通過我們的共同努力，西瑪牌電機多次被評為省、市、部“優質產品”榮譽稱號，在此，我公司對廣大客戶表示衷心的感謝！為了讓您得到更快速，更滿意的服務，本著“追求卓越品質、打造國際品牌、持續創新改進、增強顧客滿意”的質量方針和“誠心、貼心、傾心、永遠用心”的“三心”服務理念，以及：用誠信服務營造客戶放心選擇“的服務宗旨，根據我公司的具體情況特向廣大客戶進行承諾：

1、產品質量

    本公司承諾所有系列產品符合國際、國家標準、機械行業標準、企業標準，滿足用戶合同規定質量要求。所有產品均在“GB/T 19001-2008/ISO 9001:2008質量管理體系有效運行下進行生產，并承諾所提供的產品是全新的，未使用過的，從原材料進廠到產品出廠都經過嚴格的和完善的檢驗。 西瑪電機官方網站：http://www.xiansimo.com

2、售后服務

    產品在試用過程中出現質量問題，我們在接到用戶通知后，立即做出如何處理的明確答復：需要派服務人員時，500公里以內，24小時內到達現場，500-1000公里內，48小時內到達現場，1000公里以上，56小時內到達（除不可抗拒因素外）。我公司售后服務部實行24小時值班制。

3、用戶培訓

    根據用戶要求。本公司可免費對用戶進行培訓指導，確保被培訓者能夠正確使用我公司各0類產品。 西瑪電機產品：http://www.xiansimo.com/ximadianji/index.html

4、質保期 西瑪電機產品：http://www.xiansimo.com/ximadianji/index.html

    用戶按照使用說明書的規定正確地試用與存放電機的情況下，保證電機在使用一年內，或自我公司起運日期不超過兩年時間內，能良好運行。如此規定的時間內，電機因制造質量不良而發生損壞或不能正常工作時，我公司無償地為用戶修理或更換零部件或電動機。
